باتریخانه نیروگاهی؛ تضمین برق اضطراری و پایداری تجهیزات حیاتی
در نیروگاهها، تداوم عملکرد تجهیزات کنترلی و حفاظتی حتی در زمان قطع برق AC، یک الزام عملیاتی و ایمنی است. باتریخانه نیروگاهی بهعنوان منبع اصلی برق DC اضطراری، انرژی موردنیاز سامانههای حیاتی را تأمین میکند تا فرآیند کنترل، حفاظت، فرمان و اعلام وضعیت تجهیزات بدون وقفه ادامه یابد.
یک باتریخانه استاندارد و مهندسیشده، صرفاً مجموعهای از باتریها نیست؛ بلکه بخشی کلیدی از زیرساخت قابلیت اطمینان نیروگاه محسوب میشود که طراحی صحیح، پایش مستمر و نگهداری اصولی آن، نقش مستقیمی در کاهش ریسک خاموشی، خطاهای حفاظتی و توقفهای ناخواسته دارد.
باتریخانه نیروگاهی چیست؟

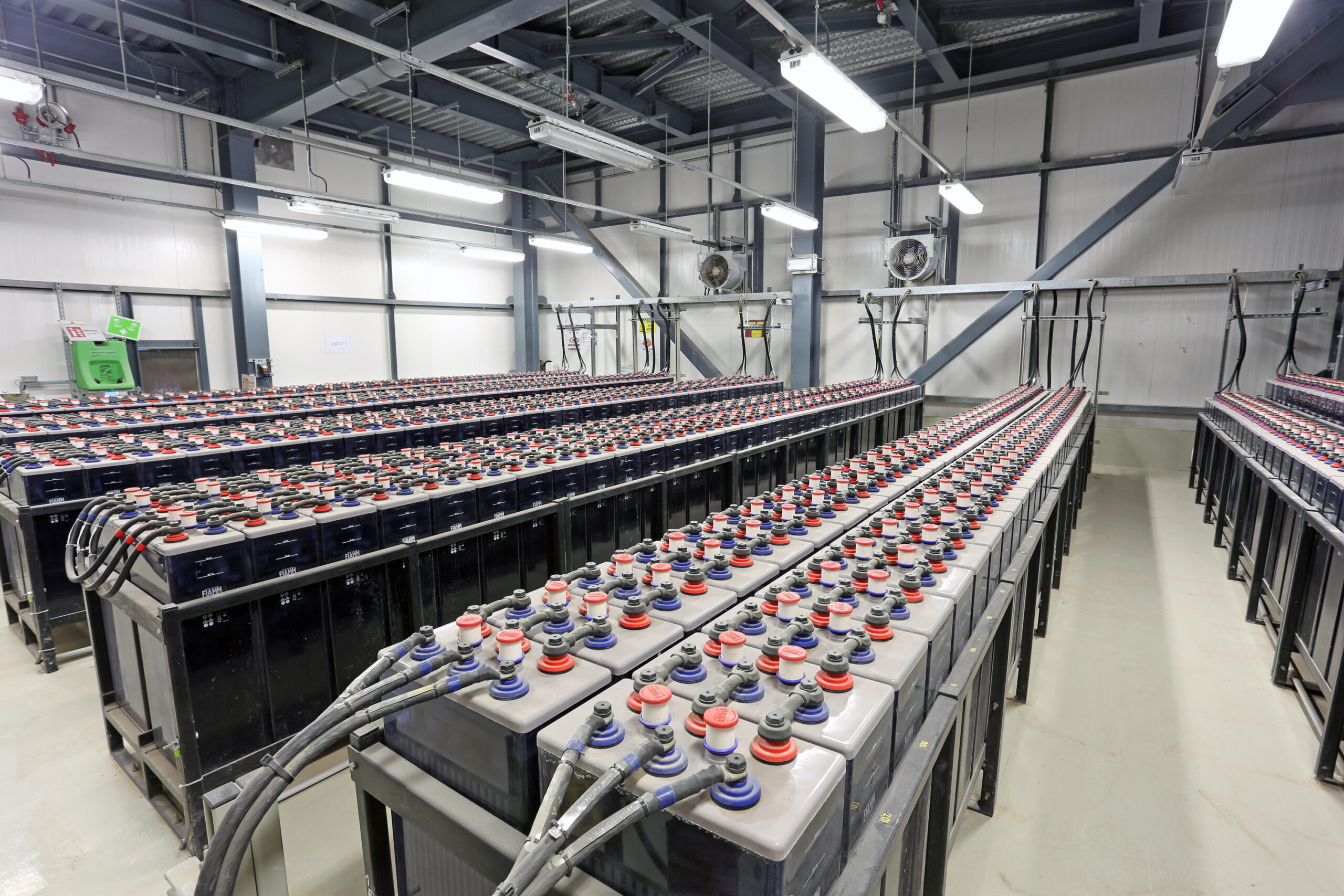

باتریخانه نیروگاهی فضایی اختصاصی برای استقرار بانکهای باتری، شارژرها، تابلوهای توزیع DC، تجهیزات مانیتورینگ و سامانههای تهویه و ایمنی است. این مجموعه در شرایط عادی از طریق شارژرهای DC تغذیه شده و باتریها را در وضعیت آمادهبهکار نگه میدارد.
در صورت قطع برق اصلی، اختلال در شبکه داخلی یا از دسترس خارج شدن منابع AC، بانک باتری بهصورت فوری و بدون وقفه، برق موردنیاز مصرفکنندههای DC حیاتی را تأمین میکند.
بهطور معمول، ولتاژ نامی سیستم DC در نیروگاهها و پستهای برق بر اساس طراحی پروژه انتخاب میشود؛ با این حال، سامانههای 110 ولت، 125 ولت و 220 ولت DC از پیکربندیهای متداول در زیرساختهای قدرت هستند.
اهمیت باتریخانه در نیروگاهها
برق DC برخلاف بسیاری از منابع برق اضطراری AC، بدون نیاز به زمان راهاندازی در دسترس است. این ویژگی باعث میشود باتریخانه در لحظات بحرانی، نقش تعیینکنندهای در حفظ کنترل و حفاظت تجهیزات ایفا کند.
مهمترین وظایف باتریخانه نیروگاهی عبارتاند از:
- تأمین برق رلههای حفاظتی و سامانههای کنترل
- فراهمکردن انرژی لازم برای باز و بستهشدن کلیدهای قدرت
- تغذیه مدارهای تریپ و فرمان بریکرها
- پشتیبانی از سیستمهای مخابراتی و ارتباطی نیروگاه
- تأمین برق تابلوهای کنترل، PLC، DCS و تجهیزات اتوماسیون
- حفظ عملکرد تجهیزات اعلام حریق، روشنایی اضطراری و سیستمهای هشدار
- تضمین ثبت رخدادها و ارسال اطلاعات به مرکز کنترل در شرایط بحرانی
در واقع، اگر برق DC نیروگاه در دسترس نباشد، ممکن است حتی در حضور تجهیزات قدرت سالم، امکان فرماندهی ایمن، حفاظت مناسب و بازکردن کلیدهای قدرت فراهم نباشد.
اجزای اصلی یک باتریخانه نیروگاهی
یک سامانه باتریخانه حرفهای از چند بخش بههمپیوسته تشکیل میشود که عملکرد صحیح هرکدام برای پایداری کل سیستم ضروری است.

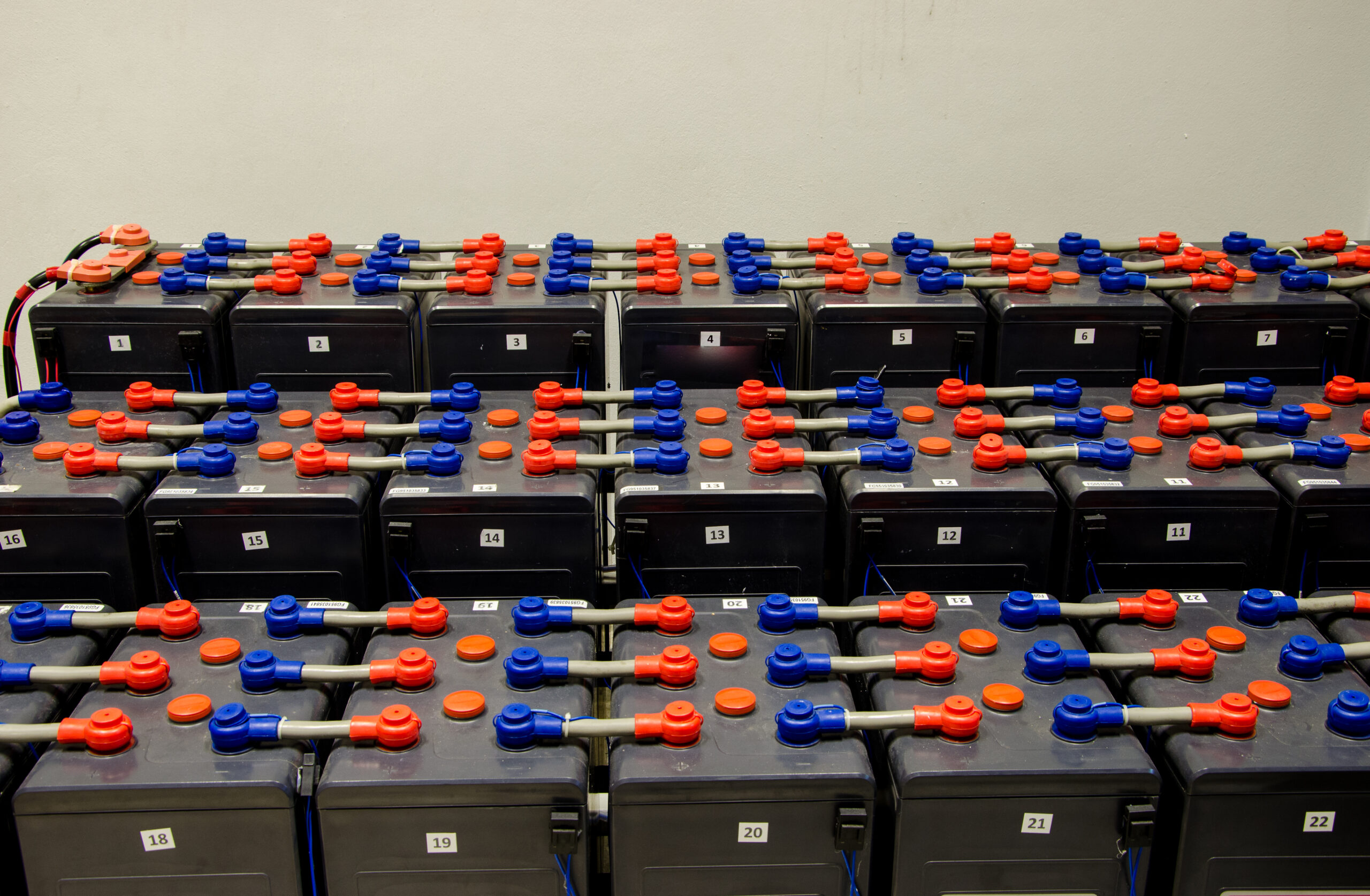

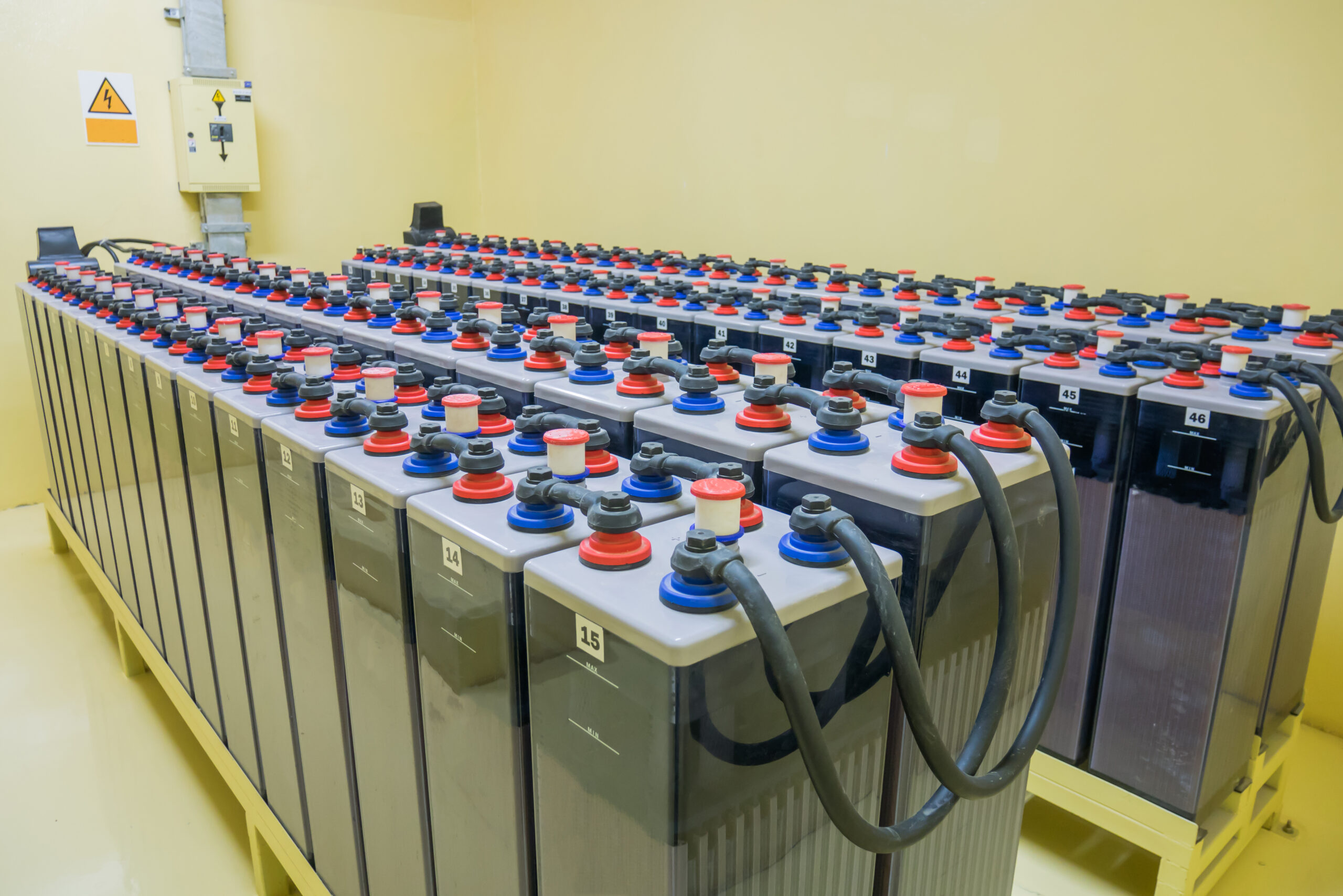

1. بانک باتری
بانک باتری، منبع ذخیره انرژی DC است و با اتصال سری یا ترکیبی از سلولها و باتریها، ولتاژ و ظرفیت موردنیاز سیستم را فراهم میکند. انتخاب ظرفیت بانک باتری بر اساس بارهای ضروری، زمان پشتیبانی موردنیاز، شرایط محیطی، ضریب پیرشدگی و توسعه احتمالی آینده انجام میشود.
2. شارژر باتری
شارژر وظیفه دارد در شرایط عادی، باتریها را شارژ و در وضعیت آماده نگه دارد. در بسیاری از پروژههای نیروگاهی، شارژرها بهصورت افزونه یا Redundant طراحی میشوند تا خرابی یک شارژر، منجر به از دسترفتن منبع DC نشود.
3. تابلو توزیع DC
تابلوهای توزیع، انرژی ذخیرهشده را به مصرفکنندههای مختلف از جمله حفاظت، کنترل، مخابرات و روشنایی اضطراری انتقال میدهند. استفاده از فیوزها، کلیدهای حفاظتی، آلارمها و مدارهای تفکیکشده در این تابلوها برای افزایش ایمنی و سهولت عیبیابی ضروری است.
4. سیستم مانیتورینگ و آلارم
سامانه مانیتورینگ، پارامترهایی مانند ولتاژ باتری، جریان شارژ و دشارژ، دمای محیط، وضعیت شارژر، خطای اتصال زمین و سلامت هر سلول را پایش میکند. ارسال هشدار سریع به اتاق کنترل، امکان واکنش پیشگیرانه پیش از بروز خرابی جدی را فراهم میسازد.
5. تهویه و تجهیزات ایمنی
بسته به نوع باتری، ممکن است در زمان شارژ گازهایی مانند هیدروژن تولید شود. به همین دلیل، طراحی تهویه مناسب، استفاده از تجهیزات ضدجرقه، سنسورهای گاز، اعلام حریق و رعایت الزامات ایمنی در باتریخانه اهمیت بالایی دارد.
انواع باتری مورد استفاده در نیروگاهها
انتخاب نوع باتری باید بر اساس شرایط بهرهبرداری، دمای محیط، زمان پشتیبانی، بودجه پروژه، فضای موجود و الزامات نگهداری انجام شود.

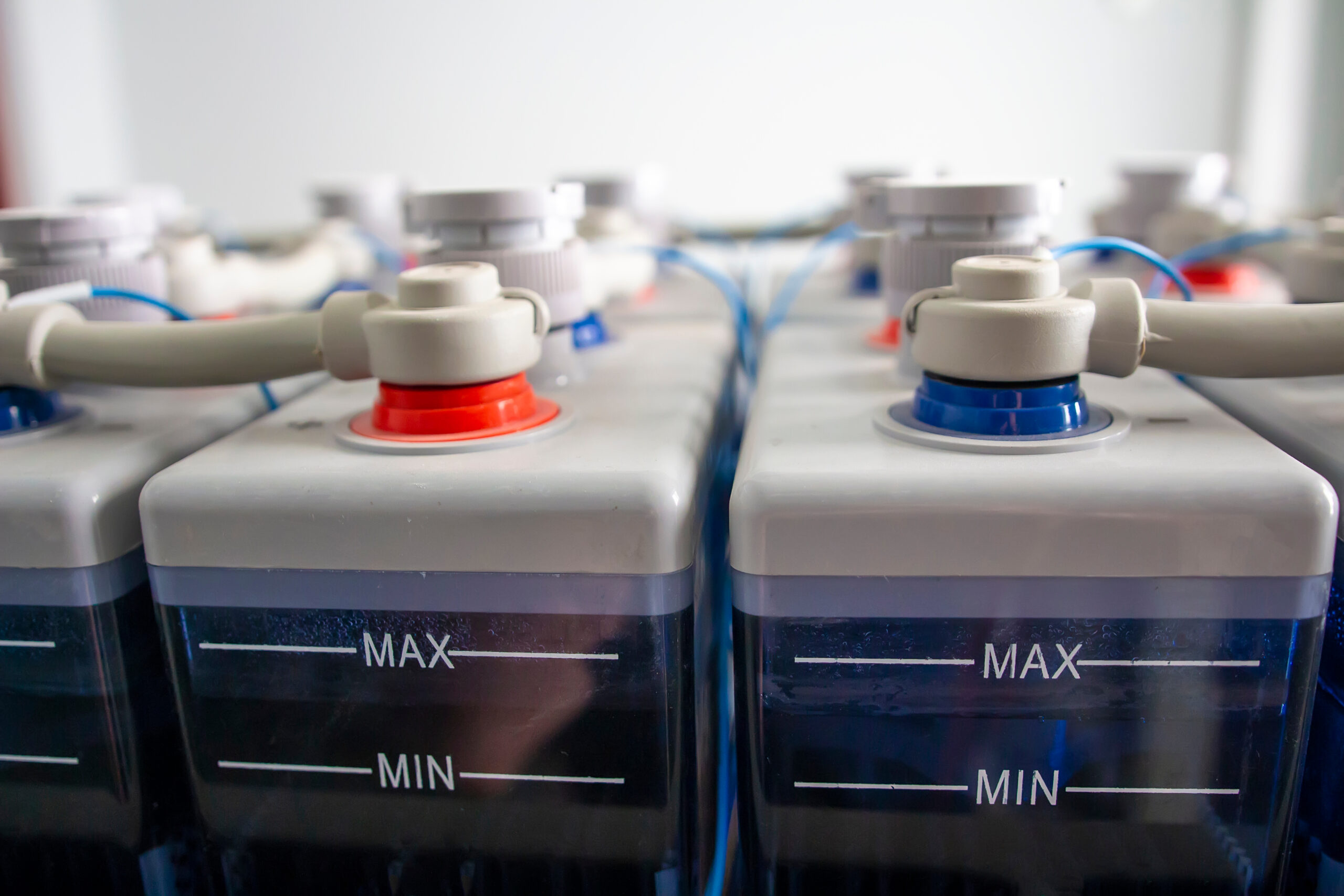

باتریهای سرب-اسیدی باز یا Vented Lead Acid
این باتریها در بسیاری از تأسیسات قدیمی و پروژههای صنعتی کاربرد دارند. قابلیت اطمینان مناسب، امکان بررسی الکترولیت و عمر قابلقبول از مزایای آنهاست؛ اما به نگهداری منظم، کنترل سطح الکترولیت و تهویه مناسب نیاز دارند.
باتریهای سرب-اسیدی سیلد یا VRLA
باتریهای VRLA شامل فناوریهای AGM و Gel هستند و به دلیل نیاز کمتر به نگهداری، فضای اشغالی مناسب و ساختار بسته، در بسیاری از پروژههای جدید مورد استفاده قرار میگیرند. با این حال، حساسیت آنها به دمای بالا و شارژ نامناسب باید در طراحی و بهرهبرداری مورد توجه قرار گیرد.
باتریهای نیکل-کادمیوم (Ni-Cd)
باتریهای نیکل-کادمیوم برای محیطهای صنعتی سخت، دماهای نامناسب و کاربردهایی که طول عمر و پایداری بالا اهمیت ویژه دارد، گزینهای قابلاتکا هستند. این باتریها معمولاً در برابر شرایط محیطی نامساعد مقاومترند، اما هزینه اولیه بالاتر و ملاحظات زیستمحیطی خاصی دارند.
باتریهای لیتیومی
فناوری لیتیوم در سامانههای ذخیرهسازی انرژی با سرعت زیادی در حال توسعه است. وزن کمتر، چگالی انرژی بالاتر و قابلیت پایش دقیقتر از مزایای این باتریهاست. با این حال، استفاده از آنها در باتریخانههای نیروگاهی نیازمند طراحی تخصصی، سیستم مدیریت باتری یا BMS، حفاظتهای دقیق و رعایت الزامات ایمنی حرارتی است.
نگهداری و پایش باتریخانه
بسیاری از خرابیهای باتریخانه در شرایط عادی قابل شناسایی هستند؛ مشروط بر اینکه برنامه نگهداری پیشگیرانه بهصورت منظم اجرا شود.
اقدامات کلیدی نگهداری شامل موارد زیر است:
- بازدید دورهای ظاهری سلولها، اتصالات و کابلها
- کنترل ولتاژ کل بانک و ولتاژ تکسلولها
- بررسی جریان شارژ، ولتاژ شناور و عملکرد شارژرها
- اندازهگیری دمای باتری و محیط باتریخانه
- کنترل خوردگی، شلشدن اتصالات و نشتی احتمالی
- انجام تست ظرفیت یا دشارژ کنترلشده در دورههای مشخص
- بررسی مقاومت داخلی یا امپدانس باتری
- کنترل عملکرد آلارمها، تهویه، روشنایی اضطراری و سامانه اعلام حریق
- ثبت اطلاعات و تحلیل روند تغییرات پارامترهای باتری
پایش روندی یا Trend Analysis اهمیت ویژهای دارد؛ زیرا افت تدریجی ولتاژ، افزایش مقاومت داخلی یا افزایش غیرعادی دما میتواند پیش از خرابی کامل، نشانهای از کاهش سلامت باتری باشد.
الزامات ایمنی در باتریخانه
باتریخانه محیطی صنعتی با ریسکهای الکتریکی، شیمیایی و حرارتی است. رعایت الزامات ایمنی باید از مرحله طراحی تا بهرهبرداری و تعمیرات ادامه داشته باشد.
مهمترین ملاحظات ایمنی عبارتاند از:
- استفاده از تهویه مناسب برای جلوگیری از تجمع گازهای قابل اشتعال
- پیشبینی سیستم اعلام و اطفای حریق متناسب با نوع باتری
- استفاده از کفپوش، تجهیزات و روشنایی مناسب محیطهای صنعتی
- نصب علائم هشداردهنده و محدودسازی دسترسی افراد غیرمجاز
- استفاده از تجهیزات حفاظت فردی هنگام سرویس و تعمیرات
- اجرای صحیح اتصال زمین و حفاظت در برابر اتصال کوتاه
- جلوگیری از ایجاد جرقه در محیط باتریخانه
- آموزش پرسنل بهرهبردار برای مواجهه با نشتی الکترولیت، حریق یا خطای الکتریکی
همچنین طراحی و اجرای باتریخانه باید با استانداردهای مرتبط بینالمللی، دستورالعمل سازنده تجهیزات و الزامات بهرهبردار نیروگاه هماهنگ باشد.
جمعبندی
باتریخانه نیروگاهی یکی از مهمترین بخشهای زیرساخت برق اضطراری در نیروگاهها و پستهای فشارقوی است. این سامانه با تأمین برق DC مطمئن، امکان عملکرد پیوسته تجهیزات حفاظت، کنترل، مخابرات و فرمان را در شرایط بحرانی فراهم میکند.
انتخاب صحیح فناوری باتری، محاسبه دقیق ظرفیت، طراحی افزونه، تهویه مناسب، مانیتورینگ هوشمند و اجرای برنامه نگهداری پیشگیرانه، عوامل اصلی در افزایش طول عمر و قابلیت اطمینان باتریخانه هستند. سرمایهگذاری در طراحی و نگهداری اصولی این بخش، در حقیقت سرمایهگذاری برای حفظ ایمنی، پایداری و تداوم تولید در نیروگاه است.
